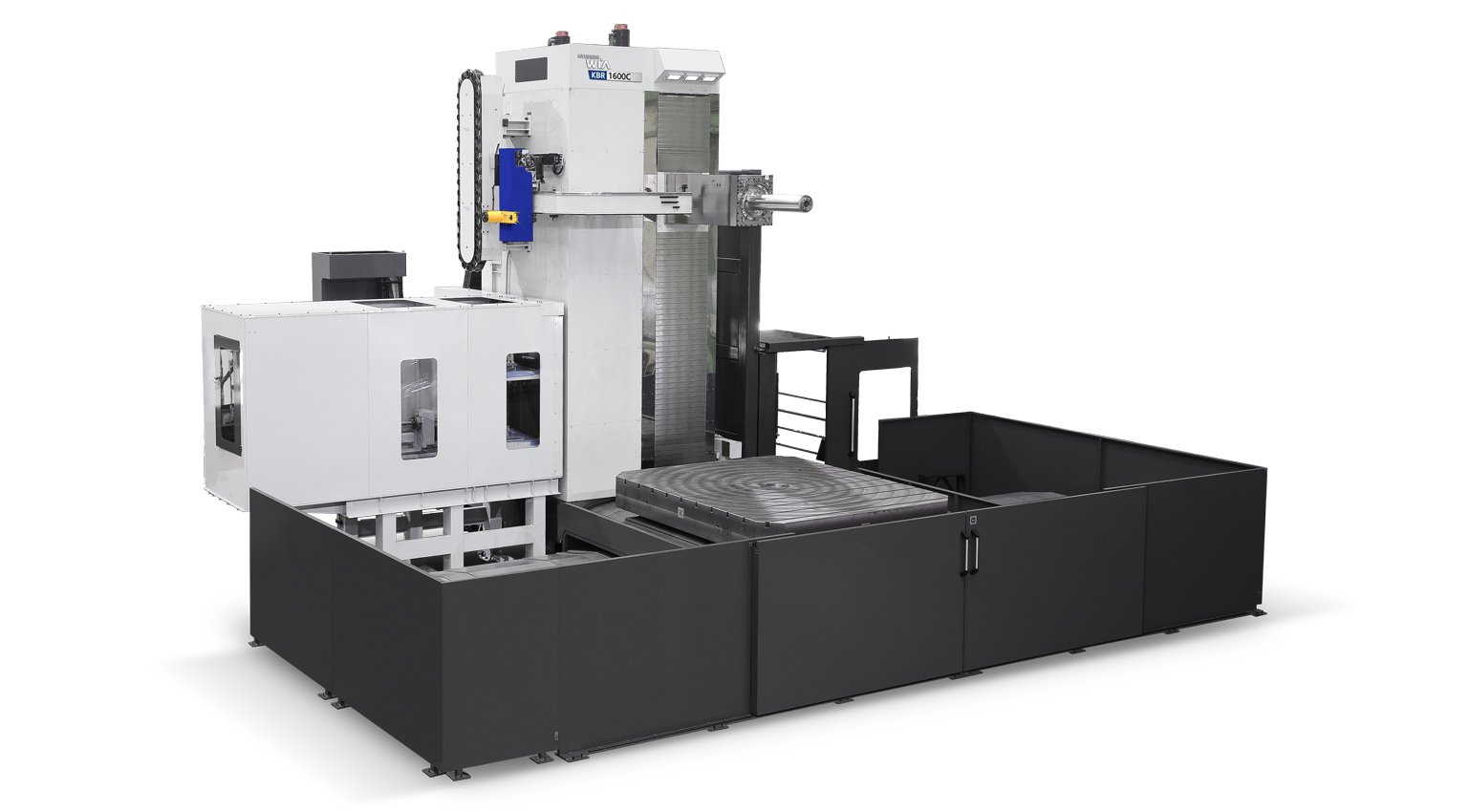

KBR Series
Тяжёлые расточные станки серий KBN/KBR от WIA, созданные с многолетним опытом и новейшими технологиями, обеспечивают высокую производительность
- Цельная станина для сверхвысокой точности
- Увеличенные ходы по осям X/Y/Z для обработки крупных деталей
- Высокомоментный редукторный шпиндель для тяжёлого резания
- Шпиндель ползункового (ram) типа, оптимизированный для глубокого растачивания (серия KBR)
- Расширенные расточные возможности за счёт оси W (ход: 1300C / 700 мм, 1600C / 800 мм)
- Линейные датчики X/Y/Z и высокоточный поворотный энкодер оси B (1 угл. с) в стандарте
Модели серии KBR Series — характеристики
| Размер палеты | 2,000×1,800 мм |
|---|
| Макс. нагрузка на стол | 15,000 [20,000] кг |
|---|
| Частота вращения шпинделя | 2,500 [2,500] об/мин |
|---|
| Мощность шпинделя | 37/30 [45/37] кВт |
|---|
| Крутящий момент шпинделя | 3,377/2,739 [4,191/3,377] Н·м |
|---|
| Тип привода шпинделя | 2 단 기어 (ZF 감속기) |
|---|
| Хвостовик инструмента | ISO #50 |
|---|
| Число инструментов | 60 [90] |
|---|
| Ход (X/Y/Z) | 3,000 [4,000]/2,000 [2,500]/1,500 [2,000] мм |
|---|
| Быстрые перемещения (X/Y/Z/W) | 10/10/10/10/8 м/мин |
|---|
| Тип направляющих | BOX GUIDE |
|---|
| Размер палеты | 2,200×2,000 мм |
|---|
| Макс. нагрузка на стол | 20,000 [25,000] кг |
|---|
| Частота вращения шпинделя | 2,000 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 4,191/3,377 Н·м |
|---|
| Тип привода шпинделя | 2 단 기어 (ZF 감속기) |
|---|
| Хвостовик инструмента | ISO #50 |
|---|
| Число инструментов | 60 [90] |
|---|
| Ход (X/Y/Z) | 4,000 [5,000]/2,500 [3,000]/2,000 [2,500]/800 мм |
|---|
| Быстрые перемещения (X/Y/Z/W) | 10/10/10/10/8 м/мин |
|---|
| Тип направляющих | BOX GUIDE |
|---|
