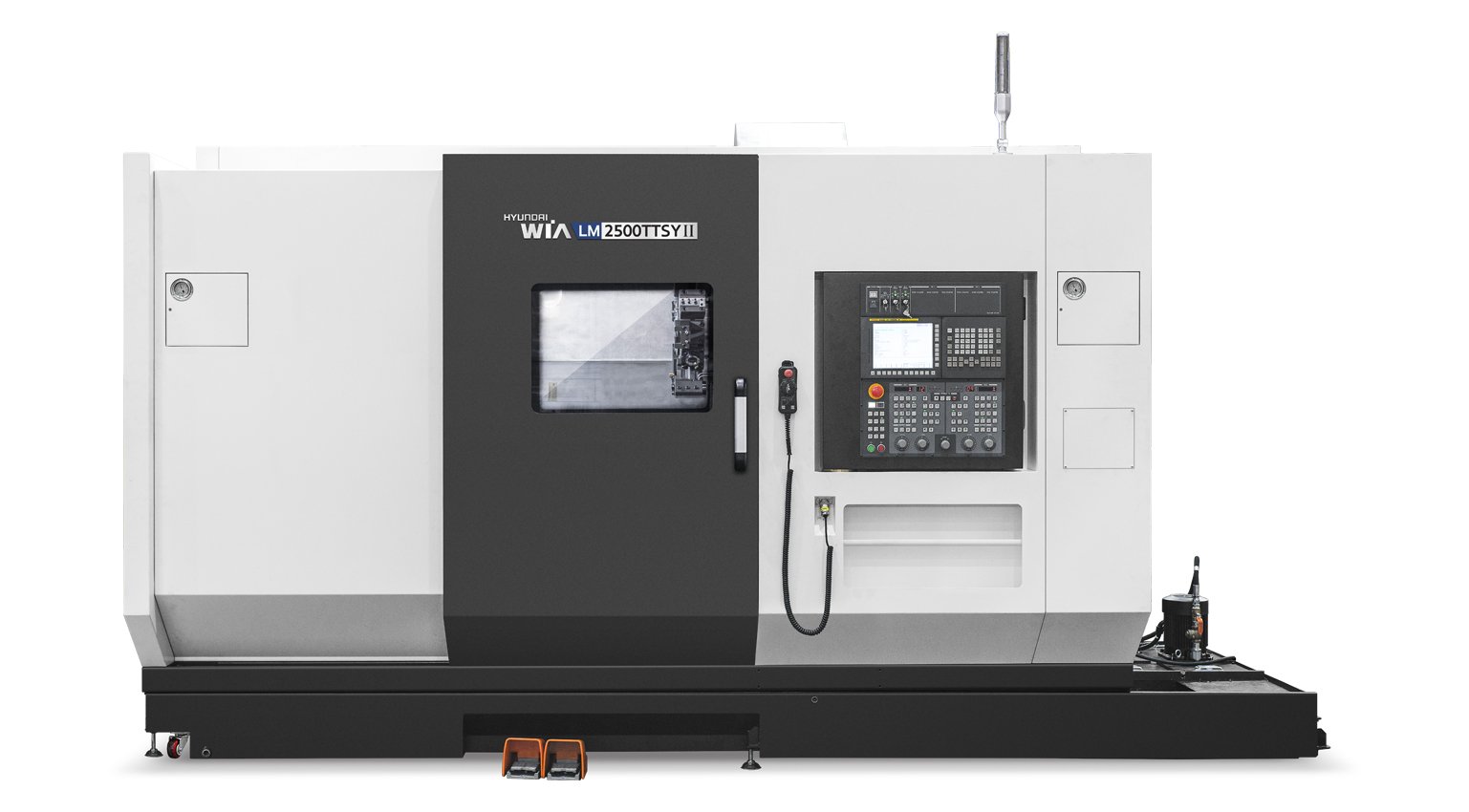

LM2500TT II Series
Многоосевой токарный центр для многозадачной обработки и максимальной производительности — высокая жёсткость и точность
- Два шпинделя и две револьверные головки для максимальной гибкости
- Повышенная мощность шпинделя для тяжёлого резания (макс. момент 724 Н·м)
- Улучшенные возможности приводной револьверной головки (макс. момент 70 Н·м)
- Увеличенный диаметр прутковой обработки
- Направляющие скольжения по всем осям для тяжёлого резания
- Клиновая конструкция оси Y
Модели серии LM2500TT II Series — характеристики
| Макс. диаметр обработки | 390 мм |
|---|
| Макс. длина обработки | 900 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Число инструментов | 2 × 12 |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 270/920/120(-60/+60)/195/920 мм |
|---|
| Быстрые перемещения (X1/X2/Z1/Z2/Y) | 24/24/24/24/- м/мин |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 24/24/24/24/12/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 390 мм |
|---|
| Макс. длина обработки | 900 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 제1주축 : 4,000 | 제2주축: 4,000 об/мин |
|---|
| Мощность шпинделя | 제1주축 : 30/22 | 제2주축: 30/22 кВт |
|---|
| Крутящий момент шпинделя | 제1주축 : 724/410 | 제2주축 : 724/410 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Число инструментов | 2 × 24 |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 270/920/120/195/920/920 мм |
|---|
| Быстрые перемещения (X1/X2/Z1/Z2/Y) | 24/24/24/24 м/мин |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 24/24/24/24/12/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 390 мм |
|---|
| Макс. длина обработки | 900 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Число инструментов | 2×24 (BMT65) |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 270/920/120(-60/+60)/195/920 мм |
|---|
| Быстрые перемещения (X1/X2/Z1/Z2/Y) | 24/24/24/24/12 м/мин |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 24/24/24/24/12/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 390 мм |
|---|
| Макс. длина обработки | 900 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built-n |
|---|
| Число инструментов | 2 × 24 (BMT65) |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 270/920/120(-60/+60)/195/920 мм |
|---|
| Быстрые перемещения (X1/X2/Z1/Z2/Y) | 24/24/24/24/- м/мин |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 24/24/24/24/12/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 390 мм |
|---|
| Макс. длина обработки | 900 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 제1주축 : 4,000 | 제2주축 : 4,000 об/мин |
|---|
| Мощность шпинделя | 제1주축 : 30/22 | 제2주축 : 30/22 кВт |
|---|
| Крутящий момент шпинделя | 제1주축 : 724/410 | 제2주축 : 724/410 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Число инструментов | 2×24 (BMT65) |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 270/920/120/195/920/920 мм |
|---|
| Быстрые перемещения (X1/X2/Z1/Z2/Y) | 4/24/24/24/12 м/мин |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 24/24/24/24/12/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
