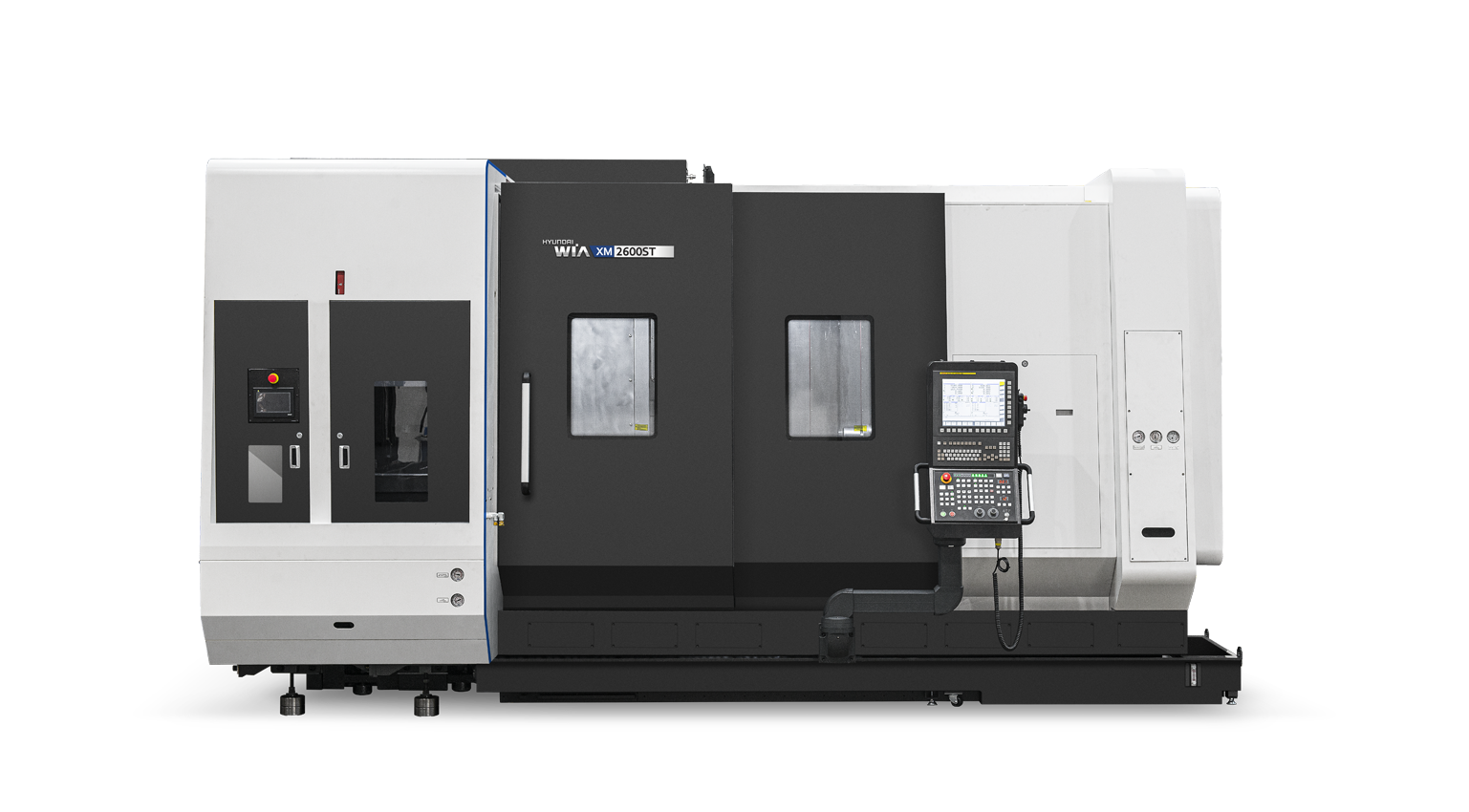

XM Series
Многоосевой токарный центр для многозадачной обработки и максимальной производительности — высокая жёсткость и точность
- Фрезерная головка со встроенной осью B (управление 0,0001) позволяет идеально сочетать точение и фрезерование
- Высокожёсткая конструкция оси Y для обработки разнообразных форм
- Применение инструмента CAPTO C6 для высокоскоростной комплексной обработки
- Встроенные главный и контршпиндель высокой мощности и момента
- Новейшая система ЧПУ FANUC 31i-B5 PLUS
Модели серии XM Series — характеристики
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T |
|---|
| Размер инструмента | Mill head : Ø130/ L450 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1,585/300/-/-/1,595 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/36/-/-/30 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Тип направляющих | LM |
|---|
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T |
|---|
| Размер инструмента | Mill head : D Ø130/ L450 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1,585/300/-/-/1,595 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/36/-/-/30 м/мин |
|---|
| Тип направляющих | LM (Roller) |
|---|
| Тип направляющих | LM |
|---|
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 30/22 кВт |
|---|
| Крутящий момент шпинделя | 724/410 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T / Turret : 12T |
|---|
| Размер инструмента | Mill head : D Ø130/ L450 Turret : □25/Ø40 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 / Turret : 5,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1540/300/235/1595/1540 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/3624/36/30 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Тип направляющих | LM |
|---|
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 37/30 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T |
|---|
| Размер инструмента | Mill head : D Ø130/ L450 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1585/300/-/-/1595 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/36/-/-/30 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Тип направляющих | LM |
|---|
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 37/30 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T |
|---|
| Размер инструмента | Mill head : D Ø130/ L450 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1585/300/-/-/1595 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/36/-/-/30 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Тип направляющих | LM |
|---|
| Макс. диаметр обработки | 660 мм |
|---|
| Макс. длина обработки | 1540 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 37/30 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | Mill head : 40T / Turret : 12T |
|---|
| Размер инструмента | Mill head : D Ø130/ L450 / Turret : □25/Ø40 мм |
|---|
| Обороты приводного инструмента | Mill head : 12,000 / Turret : 5,000 об/мин |
|---|
| Ход (X1/Z1/Y/X2/Z2/A) | 695/1540/300/235/1595/1540 мм |
|---|
| Быстрые перемещения (X1/Z1/Y/X2/Z2/A) | 48/48/36/24/36/30 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Тип направляющих | LM |
|---|
