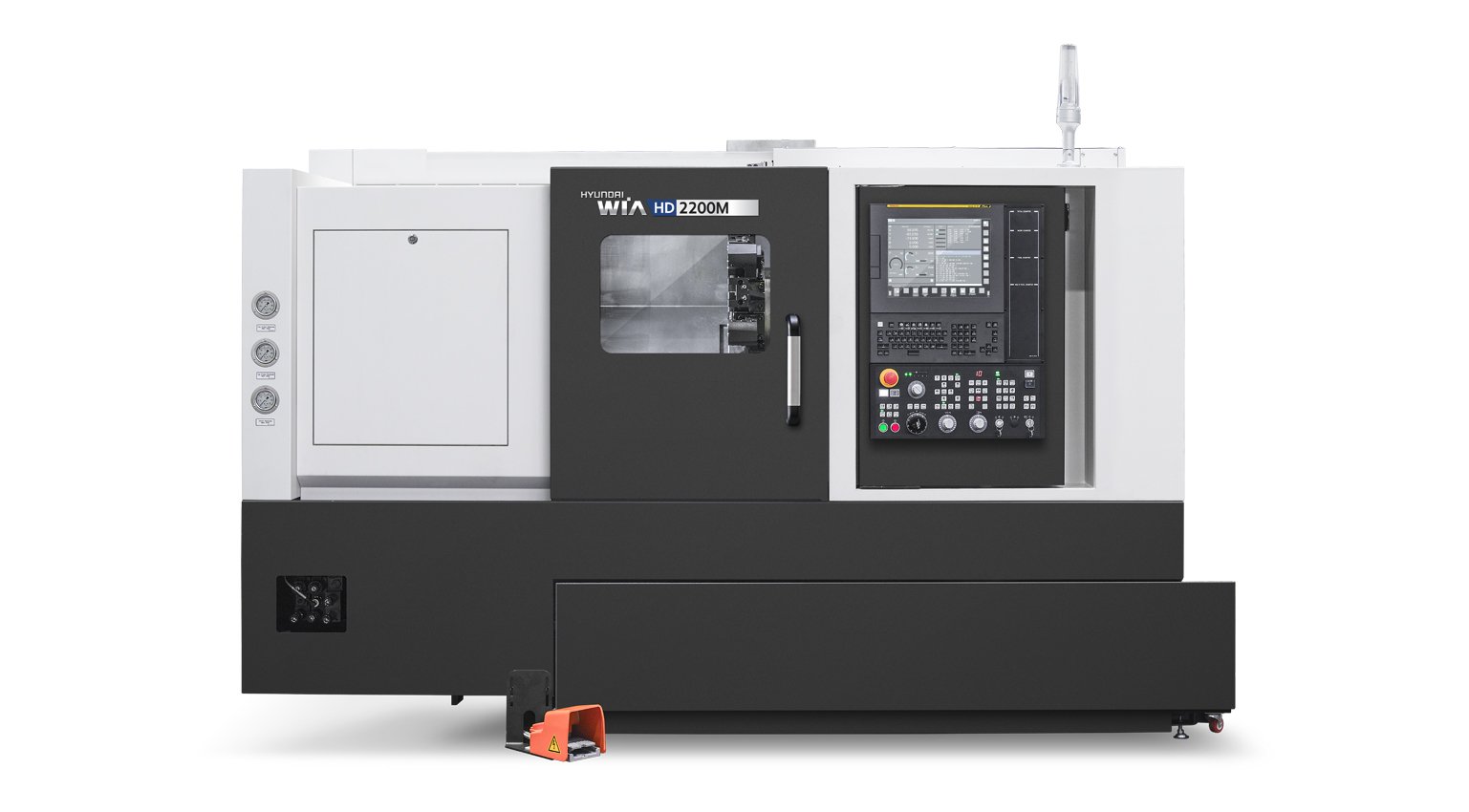

HD2200 Series
Высокопроизводительный токарный центр на передовых технологиях — отличные жёсткость и точность
- Цельная жёсткая станина с наклоном 45°
- Минимальные термические деформации
- Удобная конструкция для высокой производительности
- Лучшая в классе скорость быстрых перемещений: 30 м/мин (ось Z)
- Надёжная высокоскоростная серво-револьверная головка: 0,12 с/позицию
- Направляющие скольжения для тяжёлого резания
- Компактное исполнение для установки в ограниченном пространстве
- Эргономичная конструкция с удобным доступом к патрону и инструменту
Модели серии HD2200 Series — характеристики
| Макс. диаметр обработки | 380 мм |
|---|
| Макс. длина обработки | 550 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 403.6/245.4 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Ход (X/Z) | 215/580 мм |
|---|
| Быстрые перемещения (X/Z) | 24/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 467 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 4,500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 206/125.3 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Ход (X/Z) | 215/482 мм |
|---|
| Быстрые перемещения (X/Z) | 24/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 452 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 403.6/245.4 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Ход (X/Z) | 215/482 мм |
|---|
| Быстрые перемещения (X/Z) | 24/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 380 мм |
|---|
| Макс. длина обработки | 565 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4500 [4000] об/мин |
|---|
| Мощность шпинделя | 18.5/15 [18.5/15] кВт |
|---|
| Крутящий момент шпинделя | 206/125.3 [353.2/214.8] Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 215/580 мм |
|---|
| Быстрые перемещения (X/Z) | 24/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
