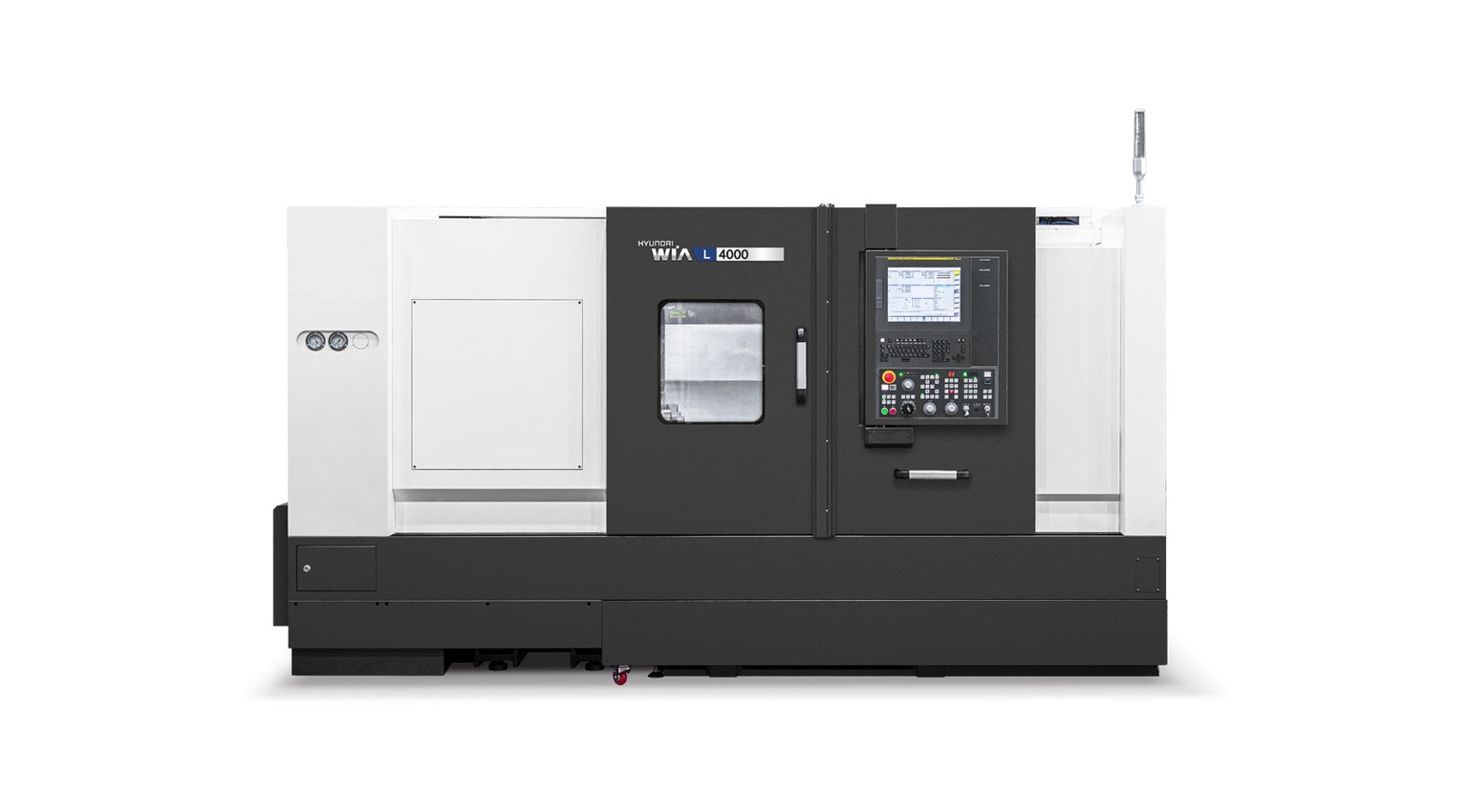

L4000 Series
Высокопроизводительный токарный центр на передовых технологиях — отличные жёсткость и точность
- Шпиндель, идеальный для тяжёлого резания
- Крутящий момент увеличен на 40% по сравнению с предыдущей моделью
- Улучшенная обработка благодаря датчику Bzi в стандарте
- Жёсткость обеспечена направляющими скольжения
- Увеличенная площадь контакта между салазками и поперечным суппортом
- Увеличенный диаметр обработки над станиной для крупных заготовок
- Опциональный высокопроизводительный редукторный шпиндель для L4000/L/M/LM (макс. 2 000 об/мин / 37 кВт / 3 378 Н·м)
Модели серии L4000 Series — характеристики
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 1043 мм |
|---|
| Размер патрона | 15 дюйм |
|---|
| Частота вращения шпинделя | 2,000 об/мин |
|---|
| Мощность шпинделя | 35 кВт |
|---|
| Крутящий момент шпинделя | 2,450 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 10 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Ход (X/Z) | 330/1105 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 2138 мм |
|---|
| Размер патрона | 15 дюйм |
|---|
| Частота вращения шпинделя | 2,000 об/мин |
|---|
| Мощность шпинделя | 35 кВт |
|---|
| Крутящий момент шпинделя | 2,450 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 10 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Ход (X/Z) | 330/2,200 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 1025 мм |
|---|
| Размер патрона | 21 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 37 кВт |
|---|
| Крутящий момент шпинделя | 3,378 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 10 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Ход (X/Z) | 330/1,105 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 2120 мм |
|---|
| Размер патрона | 21 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 37 кВт |
|---|
| Крутящий момент шпинделя | 3,378 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 10 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Ход (X/Z) | 330/2,200 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 958 мм |
|---|
| Размер патрона | 15 дюйм |
|---|
| Частота вращения шпинделя | 2,000 об/мин |
|---|
| Мощность шпинделя | 30 кВт |
|---|
| Крутящий момент шпинделя | 1,611 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 330/1,105 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 2053 мм |
|---|
| Размер патрона | 15 дюйм |
|---|
| Частота вращения шпинделя | 2,000 об/мин |
|---|
| Мощность шпинделя | 30 кВт |
|---|
| Крутящий момент шпинделя | 1,611 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 330/2,200 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 940 мм |
|---|
| Размер патрона | 21 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 37 кВт |
|---|
| Крутящий момент шпинделя | 1,812 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 10 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 330/1,105 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 570 мм |
|---|
| Макс. длина обработки | 2035 мм |
|---|
| Размер патрона | 21 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 37 кВт |
|---|
| Крутящий момент шпинделя | 2,457 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/60 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 330/2,200 мм |
|---|
| Быстрые перемещения (X/Z) | 16/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
