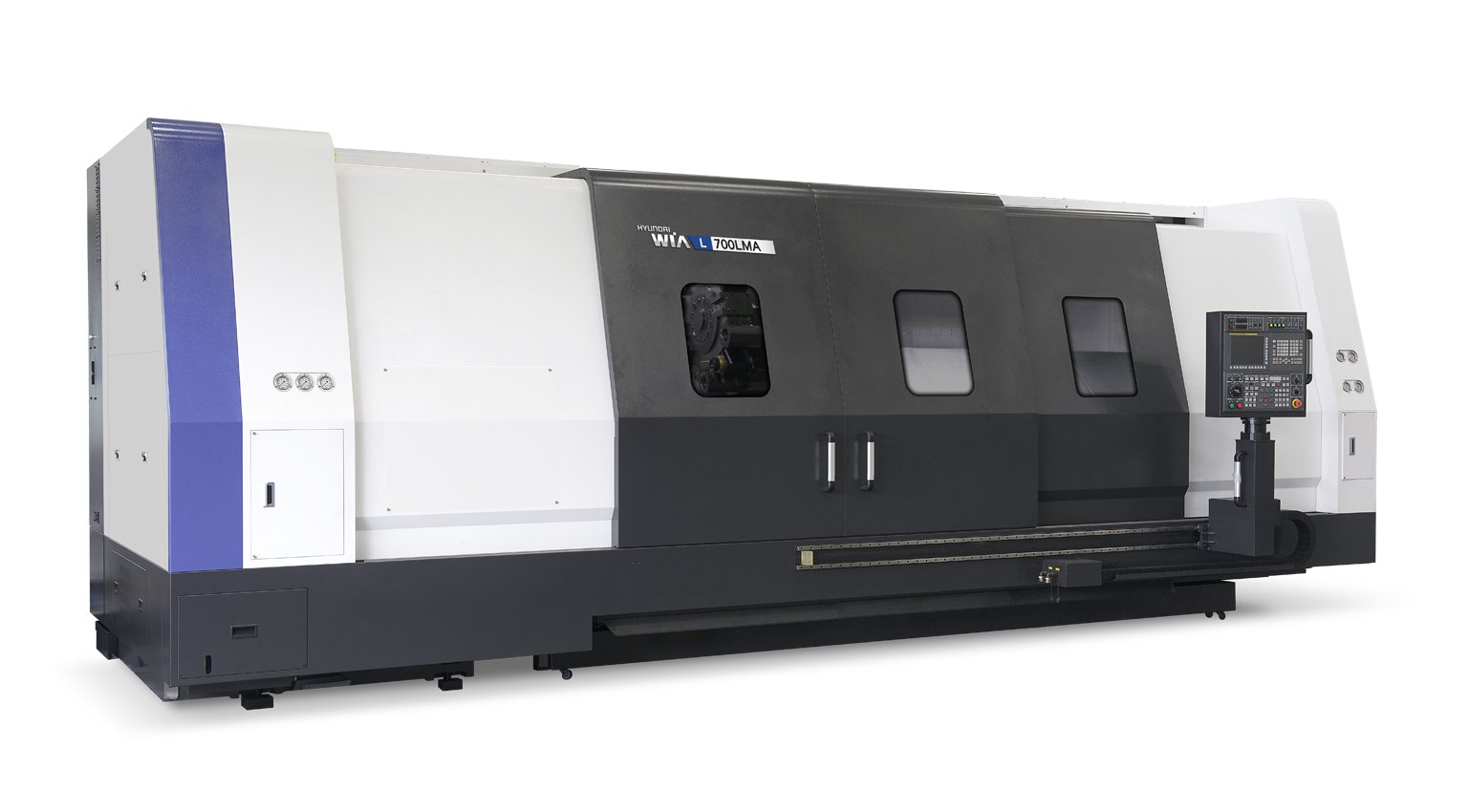

L600/700/800 Series
Высокопроизводительный токарный центр на передовых технологиях — отличные жёсткость и точность
- Прочность за счёт направляющих скольжения по всем осям
- Цельная конструкция с прямым приводом для высокой точности и прочности
- Преднатяг с двойным креплением для высокой точности
- Минимизированы тепловые деформации главного шпинделя
- Редуктор главного шпинделя (серии L600/700: 3 ступени / серия L800: 2 ступени)
- Конструкция с главной осью для обработки длиной до 3 250 мм (исполнение с удлинённой станиной)
Модели серии L600/700/800 Series — характеристики
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 18 дюйм |
|---|
| Частота вращения шпинделя | 1800 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 5610/4621 Н·м |
|---|
| Тип привода шпинделя | Belt + 3 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 32/80 об/мин |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 18 дюйм |
|---|
| Частота вращения шпинделя | 1,800 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 5,610/4,621 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/80 мм |
|---|
| Ход (X/Z) | 500/3,280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 24 дюйм |
|---|
| Частота вращения шпинделя | 1500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 6928/5700 Н·м |
|---|
| Тип привода шпинделя | Belt + 3 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 24 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 6,978/5,700 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/80 мм |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 32 дюйм |
|---|
| Частота вращения шпинделя | 700 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7045/5795 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 32 дюйм |
|---|
| Частота вращения шпинделя | 700 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7045/5795 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 34 дюйм |
|---|
| Частота вращения шпинделя | 500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7288/5992 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 34 дюйм |
|---|
| Частота вращения шпинделя | 500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7288/5992 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 18 дюйм |
|---|
| Частота вращения шпинделя | 3000 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 5610/4621 Н·м |
|---|
| Тип привода шпинделя | Belt + 3 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 32/80 об/мин |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 18 дюйм |
|---|
| Частота вращения шпинделя | 1,800 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 5,610/4,621 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/80 мм |
|---|
| Обороты приводного инструмента | 3,000 об/мин |
|---|
| Ход (X/Z) | 500/3,280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 24 дюйм |
|---|
| Частота вращения шпинделя | 1500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 6928/5700 Н·м |
|---|
| Тип привода шпинделя | Belt + 3 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 3000 об/мин |
|---|
| Ход (X/Z) | 500/1680 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 24 дюйм |
|---|
| Частота вращения шпинделя | 1,500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 6,978/5,700 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 32/80 мм |
|---|
| Обороты приводного инструмента | 3,000 об/мин |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 32 дюйм |
|---|
| Частота вращения шпинделя | 700 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7045/5795 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 3000 об/мин |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/16 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 32 дюйм |
|---|
| Частота вращения шпинделя | 700 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7045/5795 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 3000 об/мин |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 1650 мм |
|---|
| Размер патрона | 34 дюйм |
|---|
| Частота вращения шпинделя | 500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7288/5992 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 3000 об/мин |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 920 мм |
|---|
| Макс. длина обработки | 3250 мм |
|---|
| Размер патрона | 34 дюйм |
|---|
| Частота вращения шпинделя | 500 об/мин |
|---|
| Мощность шпинделя | 45/37 кВт |
|---|
| Крутящий момент шпинделя | 7288/5992 Н·м |
|---|
| Тип привода шпинделя | Belt + 2 Step Gear |
|---|
| Число инструментов | 12 |
|---|
| Обороты приводного инструмента | 3000 об/мин |
|---|
| Ход (X/Z) | 500/3280 мм |
|---|
| Быстрые перемещения (X/Z) | 12/12 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
