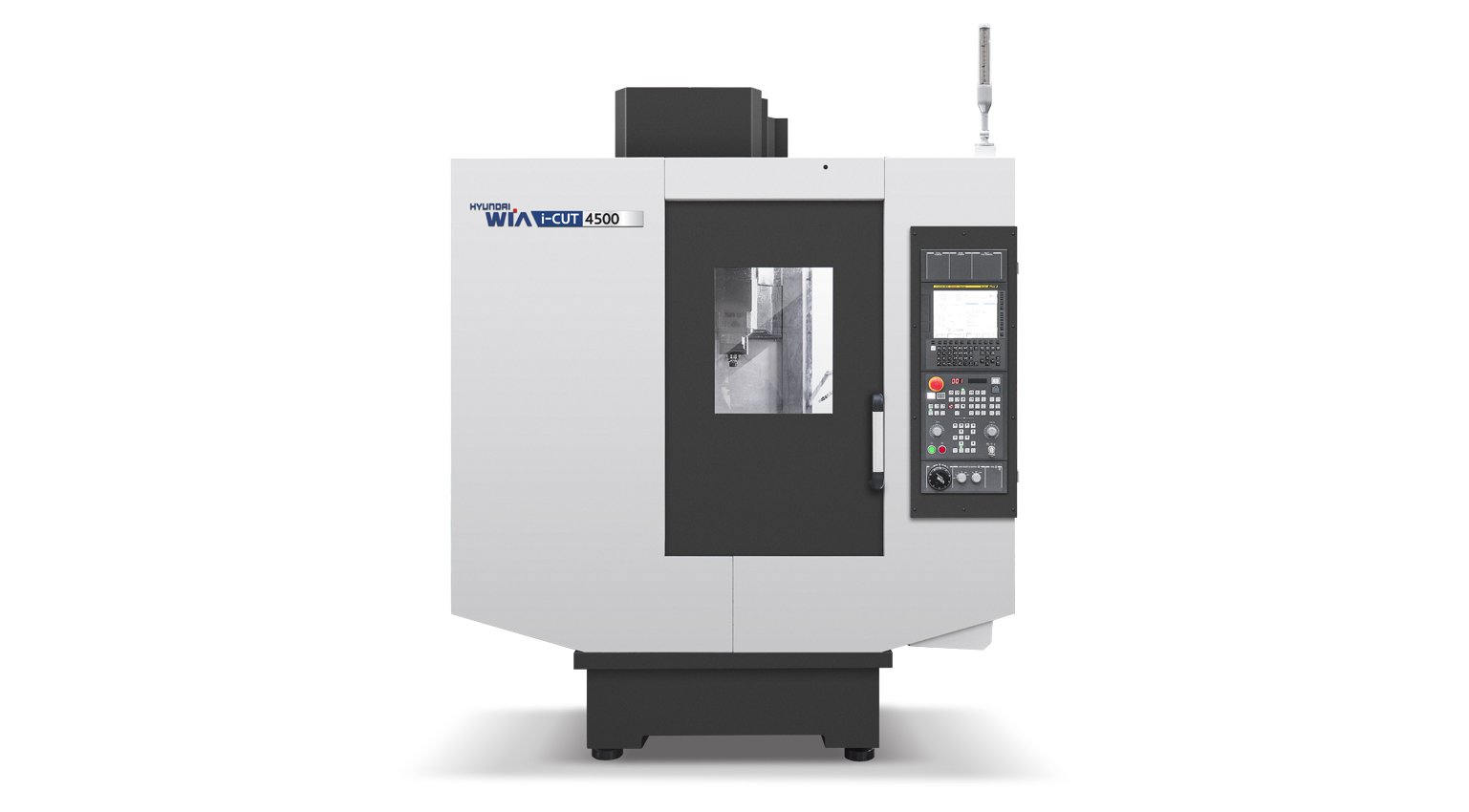

i-CUT Series
Резьбонарезной центр WIA на передовых технологиях — высокие скорость, жёсткость и точность
- Высокоточная обработка за счёт улучшенного качества шпинделя
- Шпиндель с прямым приводом до 24 000 об/мин
- Высокопроизводительные линейные направляющие с двойным уплотнением
- Лучшее в классе время смены инструмента (C-C: 1,8 с)
- УАСИ с двойной рукой для систем автоматизации (опция)
- Душевой и поддонный полив СОЖ в стандарте
Модели серии i-CUT Series — характеристики
| Ширина стола | 650 мм |
|---|
| Длина стола | 400 мм |
|---|
| Макс. нагрузка на стол | 2 - 250 кг |
|---|
| Частота вращения шпинделя | 12,000 об/мин |
|---|
| Мощность шпинделя | 13/3.7 кВт |
|---|
| Крутящий момент шпинделя | 82.7/23.5 Н·м |
|---|
| Тип привода шпинделя | Прямой |
|---|
| Конус шпинделя | ISO #30 |
|---|
| Хвостовик инструмента | BBT30 |
|---|
| Число инструментов | 14 [21] [트윈암 : 20, 24] |
|---|
| Время смены инструмента | 1.6 с |
|---|
| Ход (X/Y/Z) | 520/400/330 мм |
|---|
| Ход по оси X | 520 мм |
|---|
| Ход по оси Y | 360 мм |
|---|
| Ход по оси Z | 330 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 48/48/48 [56/56/56] м/мин |
|---|
| Тип направляющих | LM |
|---|
| Ширина стола | 650 мм |
|---|
| Длина стола | 400 мм |
|---|
| Макс. нагрузка на стол | 300 кг |
|---|
| Частота вращения шпинделя | 12,000 [15,000] [24,000] об/мин |
|---|
| Мощность шпинделя | 13/3.7 [18/5.5] [3.7/1.1] кВт |
|---|
| Крутящий момент шпинделя | 82.7/23.5 Н·м |
|---|
| Тип привода шпинделя | Прямой |
|---|
| Конус шпинделя | ISO #30 |
|---|
| Хвостовик инструмента | BBT30 |
|---|
| Число инструментов | 21 |
|---|
| Время смены инструмента | 1.8 с |
|---|
| Ход (X/Y/Z) | 550/400/300 мм |
|---|
| Ход по оси X | 550 мм |
|---|
| Ход по оси Y | 400 мм |
|---|
| Ход по оси Z | 300 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 56/56/56 м/мин |
|---|
| Тип направляющих | LM |
|---|
| Ширина стола | 800 мм |
|---|
| Длина стола | 450 мм |
|---|
| Макс. нагрузка на стол | 300 кг |
|---|
| Частота вращения шпинделя | 12,000 [15000] [24000] об/мин |
|---|
| Мощность шпинделя | 13/3.7 [18/5.5] [3.7/1.1] кВт |
|---|
| Крутящий момент шпинделя | 82.7/23.5 [57.3/17.5] [11.8/3.5] Н·м |
|---|
| Тип привода шпинделя | Прямой |
|---|
| Конус шпинделя | ISO #30 |
|---|
| Хвостовик инструмента | BBT30 |
|---|
| Число инструментов | 21 |
|---|
| Время смены инструмента | 1.8 с |
|---|
| Ход (X/Y/Z) | 700/450/300 мм |
|---|
| Ход по оси X | 700 мм |
|---|
| Ход по оси Y | 450 мм |
|---|
| Ход по оси Z | 300 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 56/56/56 м/мин |
|---|
| Тип направляющих | LM |
|---|
