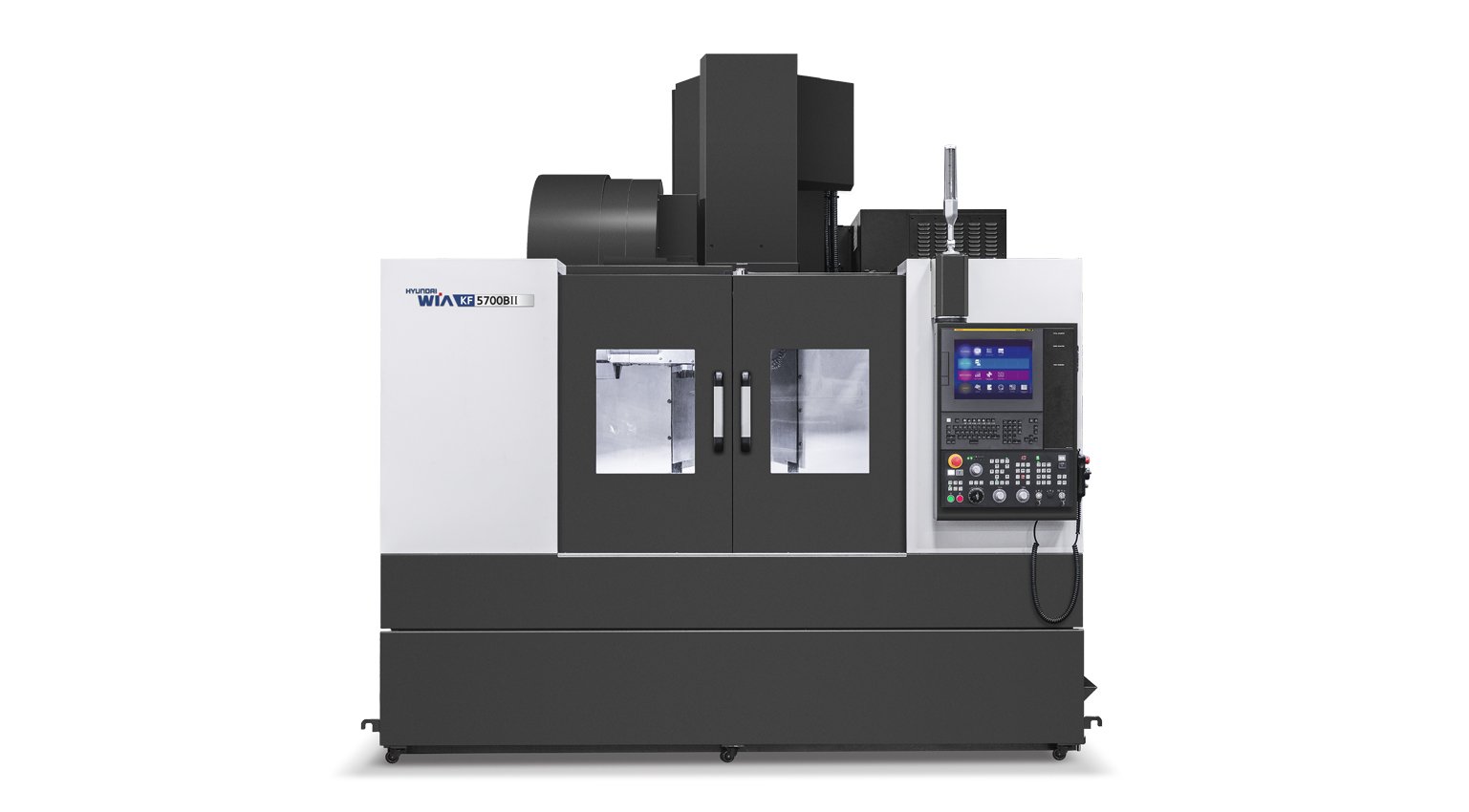

KF-II B Series
Вертикальный обрабатывающий центр WIA на передовых технологиях — высокая жёсткость и точность
- Мощный высокомоментный шпиндель для тяжёлого резания
- Направляющие скольжения для устойчивости при тяжёлой обработке
- Улучшенный отвод стружки за счёт верхнего конвейера
- Различные двигатели и колонны для обработки под конкретные задачи
- Удобство работы благодаря новейшей системе ЧПУ FANUC
Модели серии KF-II B Series — характеристики
| Ширина стола | 1300 мм |
|---|
| Длина стола | 570 мм |
|---|
| Макс. нагрузка на стол | 1000 кг |
|---|
| Частота вращения шпинделя | 8000 [12000] об/мин |
|---|
| Мощность шпинделя | 15/11 [188.5/11] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [118/52.5] Н·м |
|---|
| Тип привода шпинделя | DIRECT [GEAR BOX] |
|---|
| Хвостовик инструмента | BBT40 |
|---|
| Число инструментов | 30 [40] |
|---|
| Ход (X/Y/Z) | 1100/570/520 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Ширина стола | 1300 мм |
|---|
| Длина стола | 570 мм |
|---|
| Макс. нагрузка на стол | 1,000 кг |
|---|
| Частота вращения шпинделя | 8,000 [6,000] об/мин |
|---|
| Мощность шпинделя | 15/11 [18.5/15] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [586.3/475.4] Н·м |
|---|
| Тип привода шпинделя | DIRECT [GEAR BOX] |
|---|
| Конус шпинделя | ISO #50 |
|---|
| Хвостовик инструмента | BBT50 |
|---|
| Число инструментов | 24 |
|---|
| Время смены инструмента | 5.5 с |
|---|
| Ход (X/Y/Z) | 1,100/570/520 мм |
|---|
| Ход по оси X | 1100 мм |
|---|
| Ход по оси Y | 570 мм |
|---|
| Ход по оси Z | 520 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Ширина стола | 1500 мм |
|---|
| Длина стола | 670 мм |
|---|
| Макс. нагрузка на стол | 1,300 кг |
|---|
| Частота вращения шпинделя | 8,000 [12,000] об/мин |
|---|
| Мощность шпинделя | 15/11 [18.5/11] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [118/52.5] Н·м |
|---|
| Тип привода шпинделя | DIRECT [DIRECT] |
|---|
| Конус шпинделя | ISO #40 |
|---|
| Хвостовик инструмента | BBT40 |
|---|
| Число инструментов | 30 [40] |
|---|
| Время смены инструмента | 3.7 с |
|---|
| Ход (X/Y/Z) | 1,300/670/635 мм |
|---|
| Ход по оси X | 1300 мм |
|---|
| Ход по оси Y | 670 мм |
|---|
| Ход по оси Z | 635 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Ширина стола | 1500 мм |
|---|
| Длина стола | 670 мм |
|---|
| Макс. нагрузка на стол | 1,300 кг |
|---|
| Частота вращения шпинделя | 8,000 [6,000] об/мин |
|---|
| Мощность шпинделя | 15/11 [18.5/15] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [586.3/475.4] Н·м |
|---|
| Тип привода шпинделя | DIRECT [GEAR BOX] |
|---|
| Конус шпинделя | ISO #50 |
|---|
| Хвостовик инструмента | BBT50 |
|---|
| Число инструментов | 24 [30] |
|---|
| Время смены инструмента | 5.5 с |
|---|
| Ход (X/Y/Z) | 1,300/670/635 мм |
|---|
| Ход по оси X | 1300 мм |
|---|
| Ход по оси Y | 670 мм |
|---|
| Ход по оси Z | 635 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Ширина стола | 1650 мм |
|---|
| Длина стола | 760 мм |
|---|
| Макс. нагрузка на стол | 1,500 кг |
|---|
| Частота вращения шпинделя | 8,000 [12,000] об/мин |
|---|
| Мощность шпинделя | 15/11 [18.5/11] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [118/52.5] Н·м |
|---|
| Тип привода шпинделя | DIRECT [DIRECT] |
|---|
| Конус шпинделя | ISO #40 |
|---|
| Хвостовик инструмента | BBT40 |
|---|
| Число инструментов | 30 [40] |
|---|
| Время смены инструмента | 3.7 с |
|---|
| Ход (X/Y/Z) | 1,500/760/635 мм |
|---|
| Ход по оси X | 1500 мм |
|---|
| Ход по оси Y | 760 мм |
|---|
| Ход по оси Z | 635 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Ширина стола | 1650 мм |
|---|
| Длина стола | 760 мм |
|---|
| Макс. нагрузка на стол | 1,500 кг |
|---|
| Частота вращения шпинделя | 8,000 об/мин |
|---|
| Мощность шпинделя | 15/11 [18.5/15] кВт |
|---|
| Крутящий момент шпинделя | 286/143 [586.3/475.4] Н·м |
|---|
| Тип привода шпинделя | DIRECT [GEAR BOX] |
|---|
| Конус шпинделя | ISO #50 |
|---|
| Хвостовик инструмента | BBT50 |
|---|
| Число инструментов | 24 [40] |
|---|
| Время смены инструмента | 5.5 с |
|---|
| Ход (X/Y/Z) | 1,500/760/635 мм |
|---|
| Ход по оси X | 1500 мм |
|---|
| Ход по оси Y | 760 мм |
|---|
| Ход по оси Z | 635 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
