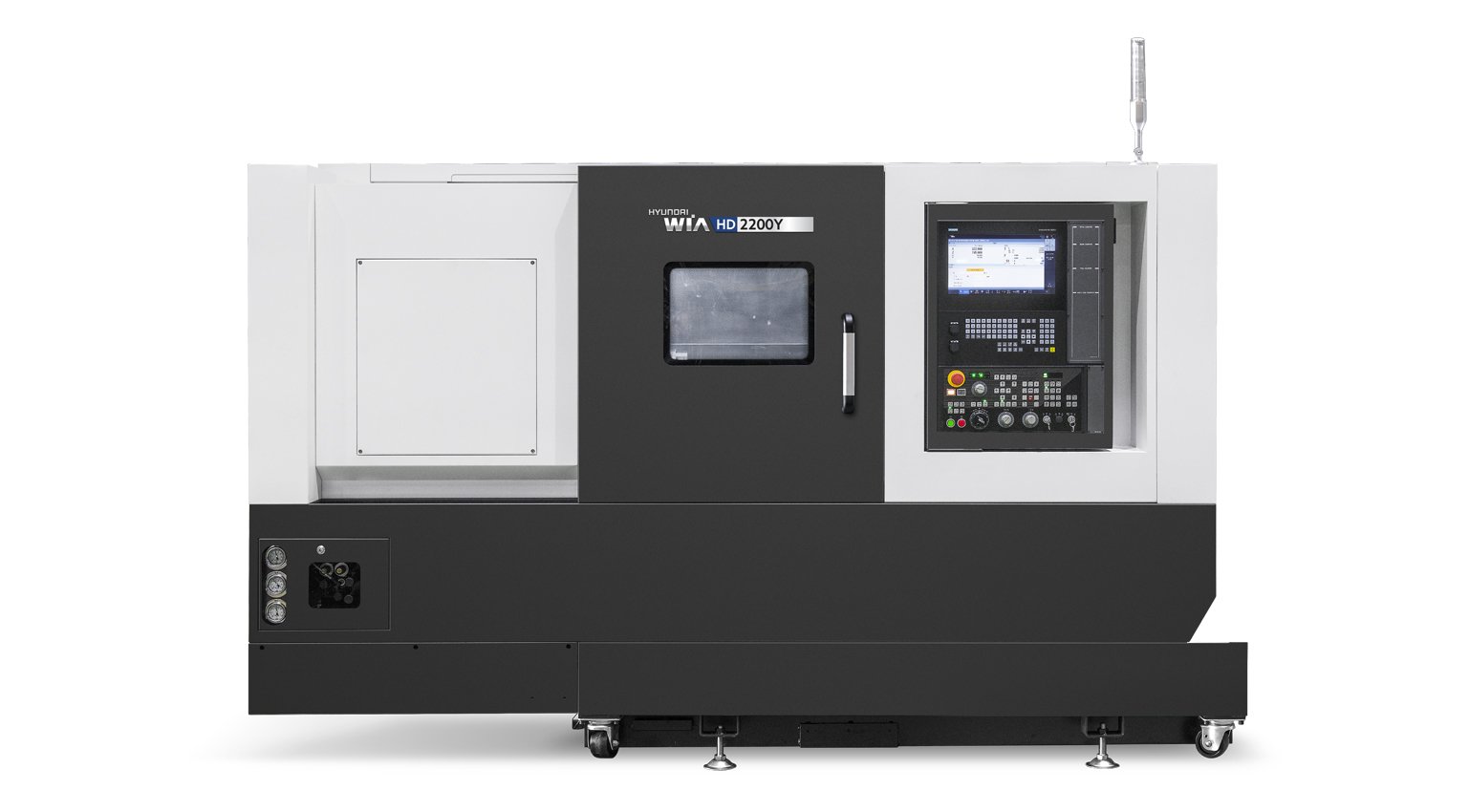

HD-SY Series
Многоосевой токарный центр для многозадачной обработки и максимальной производительности — высокая жёсткость и точность
- Комплексная обработка за счёт синхронного управления главным и контршпинделем (тип «SY»)
- Направляющие скольжения для тяжёлого резания
- Цельная станина с наклоном 30° для высокой жёсткости
- Стабилизированная конструкция узлов для минимизации термосмещений
- Многозадачная работа с револьверной головкой по оси Y клинового типа BMT55P
Модели серии HD-SY Series — характеристики
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 610 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 206.2/125.4 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Обороты приводного инструмента | 6,000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/680 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 610 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 206.2/125.4 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Обороты приводного инструмента | 6,000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/680/680 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 610 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 400.7/243.7 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Обороты приводного инструмента | 6,000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/680 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 610 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 400.7/243.7 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/40 мм |
|---|
| Обороты приводного инструмента | 6,000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/680/680 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 1046 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 400.7/243.7 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 [24] |
|---|
| Обороты приводного инструмента | 6000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/1100 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 300 мм |
|---|
| Макс. длина обработки | 1046 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3500 об/мин |
|---|
| Мощность шпинделя | 18.5/15 кВт |
|---|
| Крутящий момент шпинделя | 400.7/243.7 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 [24] |
|---|
| Обороты приводного инструмента | 6000 об/мин |
|---|
| Ход (X/Y/Z) | 215/110/1100/1100 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 734/522 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 734/522 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 20/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 1280 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 2,800 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 1,051/672 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/1350 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 2,800 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 1051/672 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 2,800 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 1051/672 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 20/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 1280 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 26/18.5 кВт |
|---|
| Крутящий момент шпинделя | 734/522 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/1350 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 24/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
